Импульсный рукавный фильтр предназначен для улавливания пылей в отходящих газах промышленных печей и другого оборудования, а также для очистки воздуха, загрязненного сухой пылью, извлекаемой с рабочих мест или из вентиляционных систем. Это самый востребованный пылеуловитель из представленных на рынке. Широкий диапазон применений в разных отраслях промышленности, от производства цемента и деревообработки, до металлургии — неопровержимое доказательство универсальности этого фильтра.
С технической точки зрения этот тип фильтра представляет собой сложное инженерное решение. Установка состоит из нескольких ключевых частей:
Оборудование может работать как в здании, так и на открытом пространстве. Установки могут оснащаться дополнительными элементами, например, взрывозащитой, акустическими глушителями и т.д.
Значение имеет высокая эффективность обеспыливания воздуха, достигающая более 99%. Таким образом импульсный рукавный фильтр обеспечивает высокую степень очистки.
Поэтапная фильтрация происходит следующим образом:

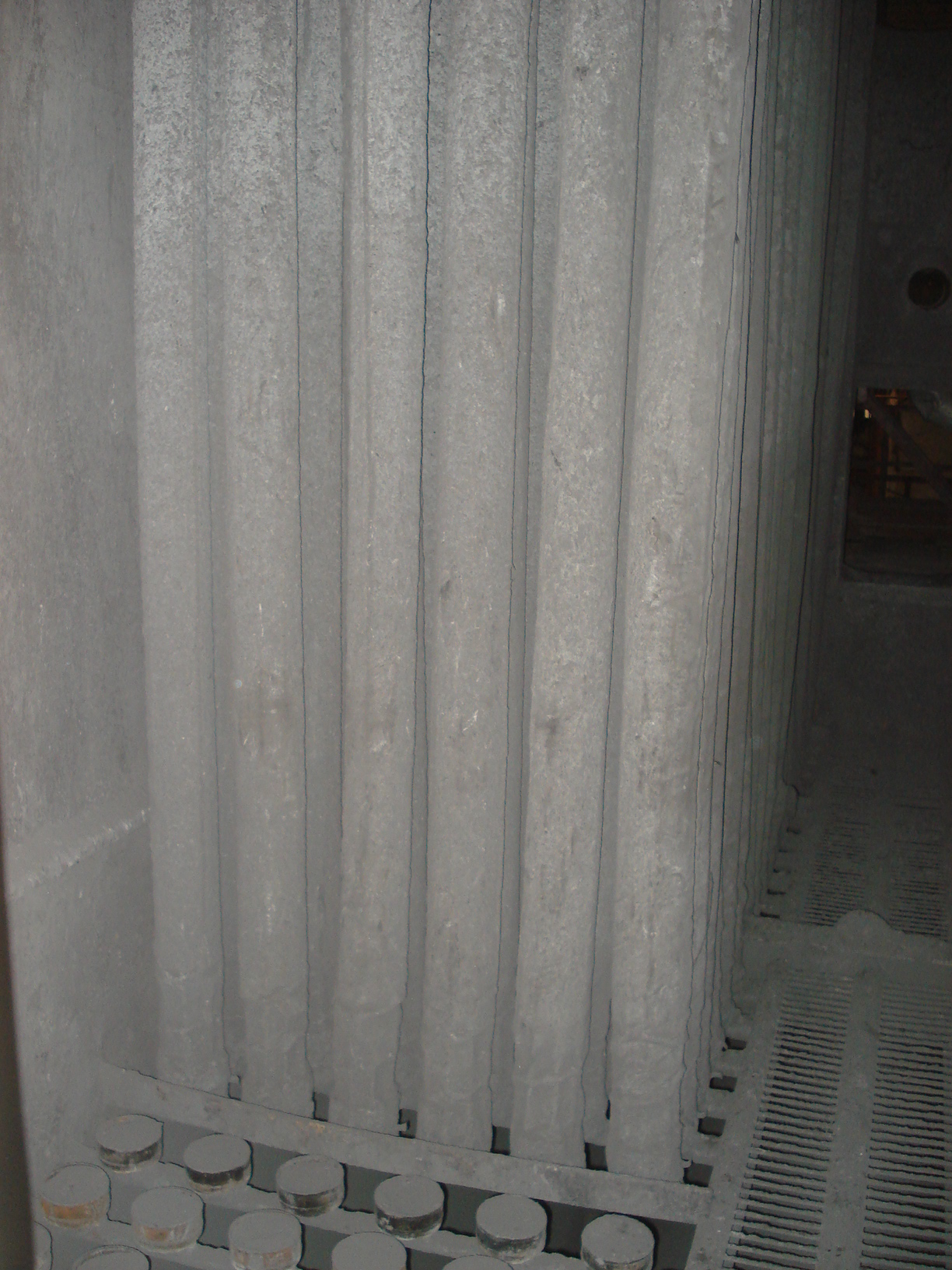

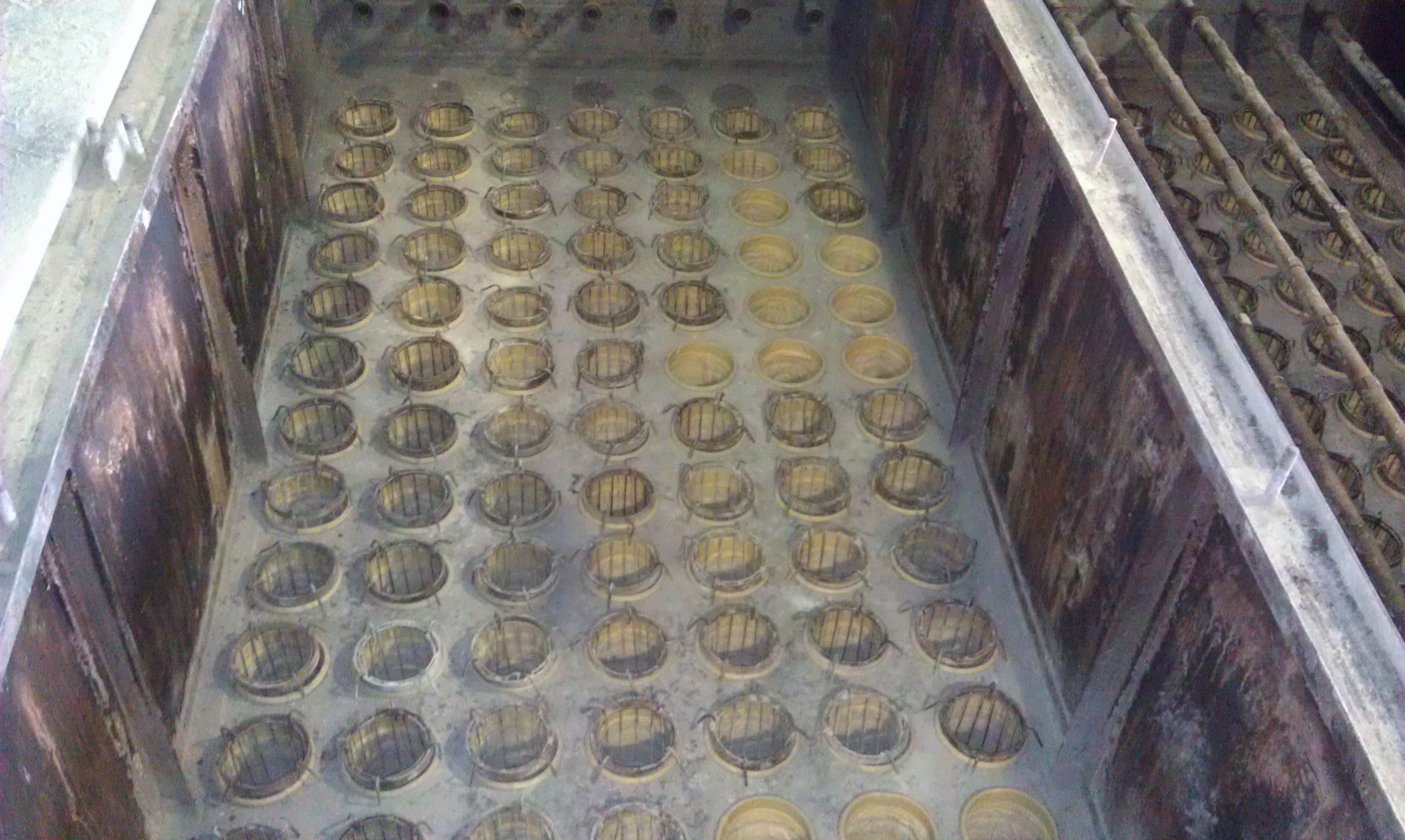

Рукавные фильтры, установленные внутри корпуса, периодически подвергаются продувке (регенерации) путём автоматической подачи импульсов сжатого воздуха внутрь рукавов. Именно на них происходит отделение пыли от очищаемого воздуха или газа.
Регенерация обычно не требует остановки процесса, что обеспечивает непрерывность работы. Но в отдельных случаях выполняется отсечка одного отделения или даже всего фильтра для выполнения импульсной регенерации фильтроэлементов - это зависит от свойств улавливаемой пыли.

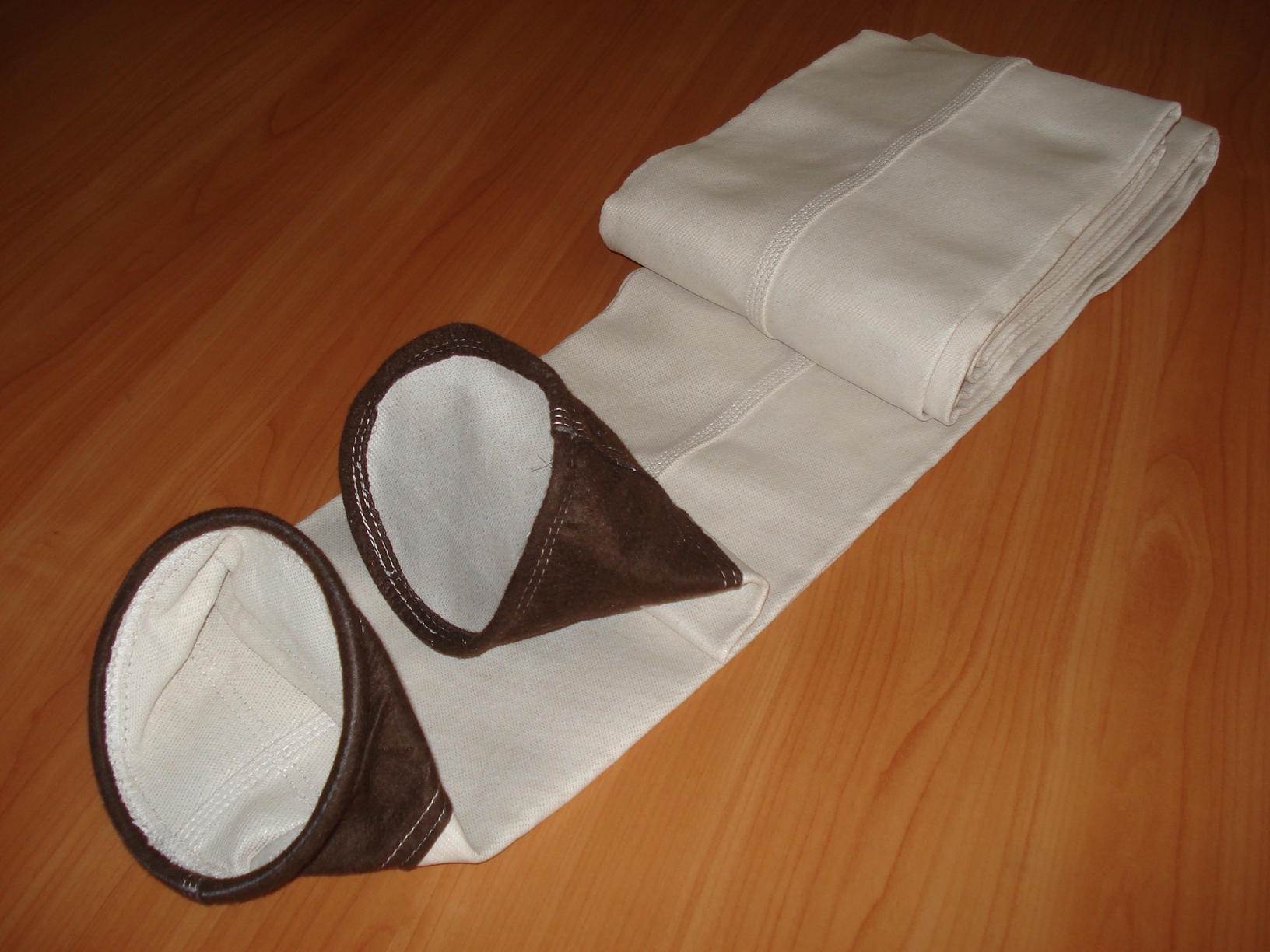

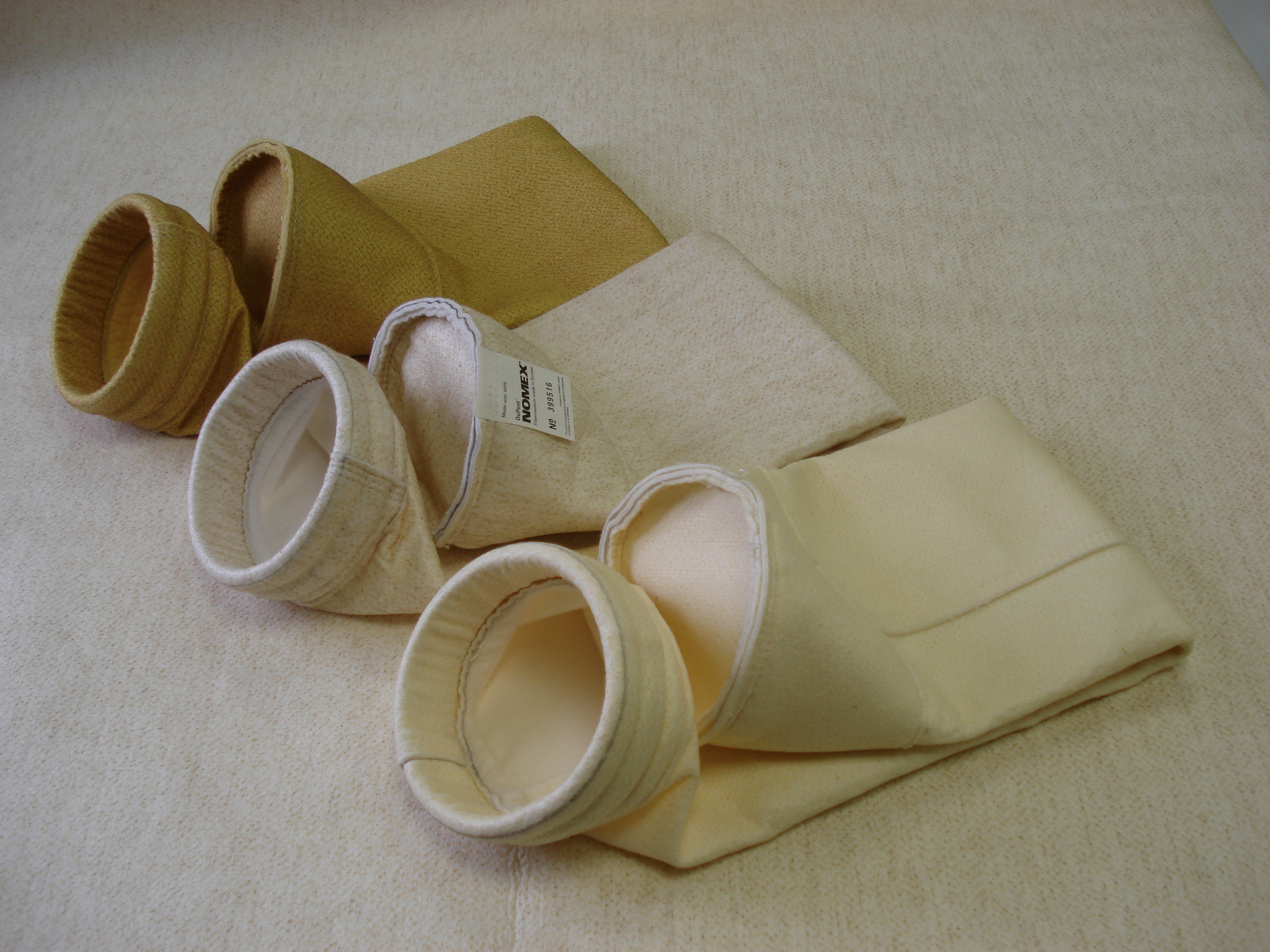

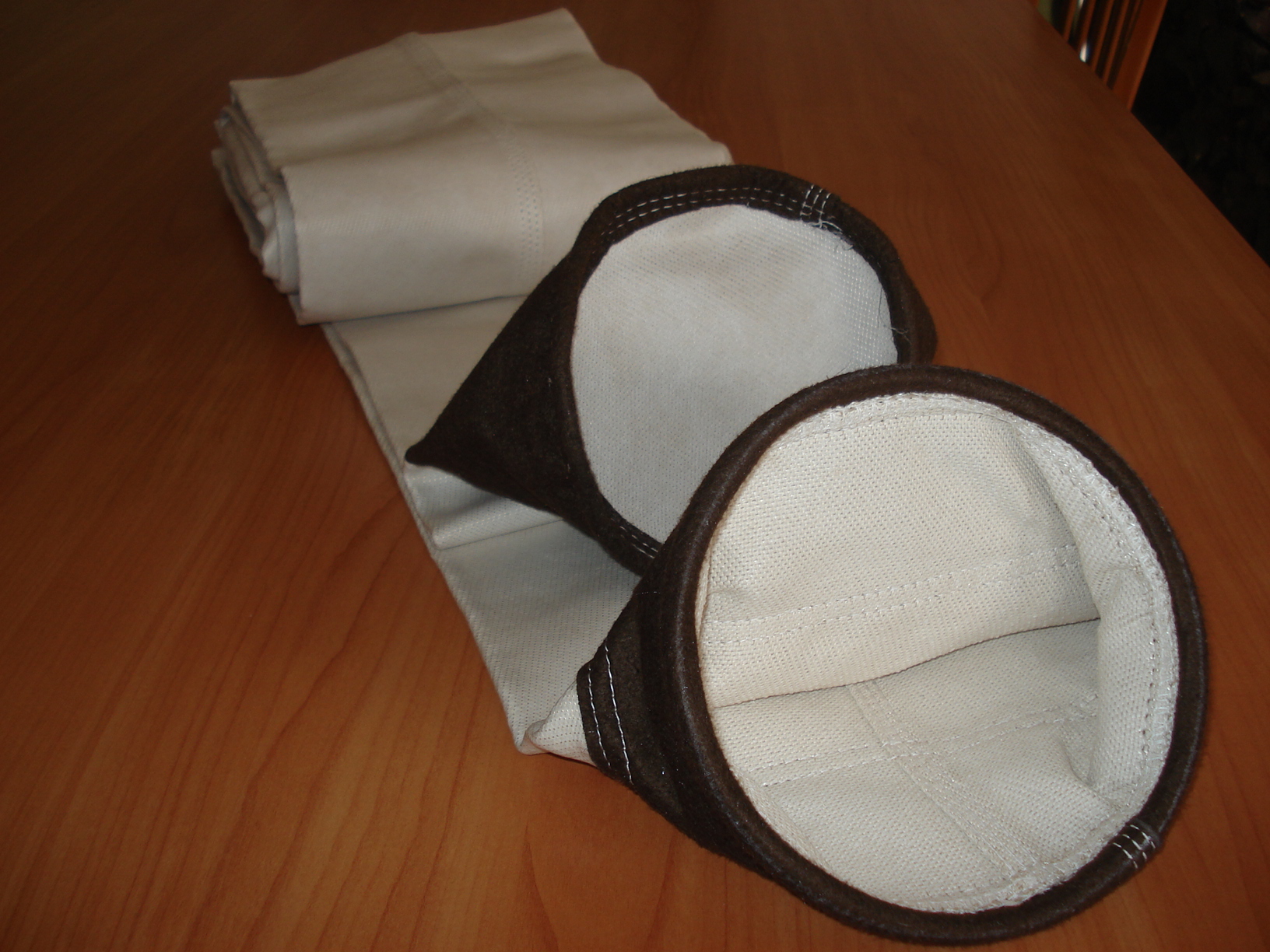

Компания "Астериас" производит и реализует рукавные фильтровальные материалы для фильтровального оборудования с импульсной регенерацией. В наличии изделия разного состава и структуры, диаметра, длины, термической и химической стойкости, степени улавливания пылевых частиц.

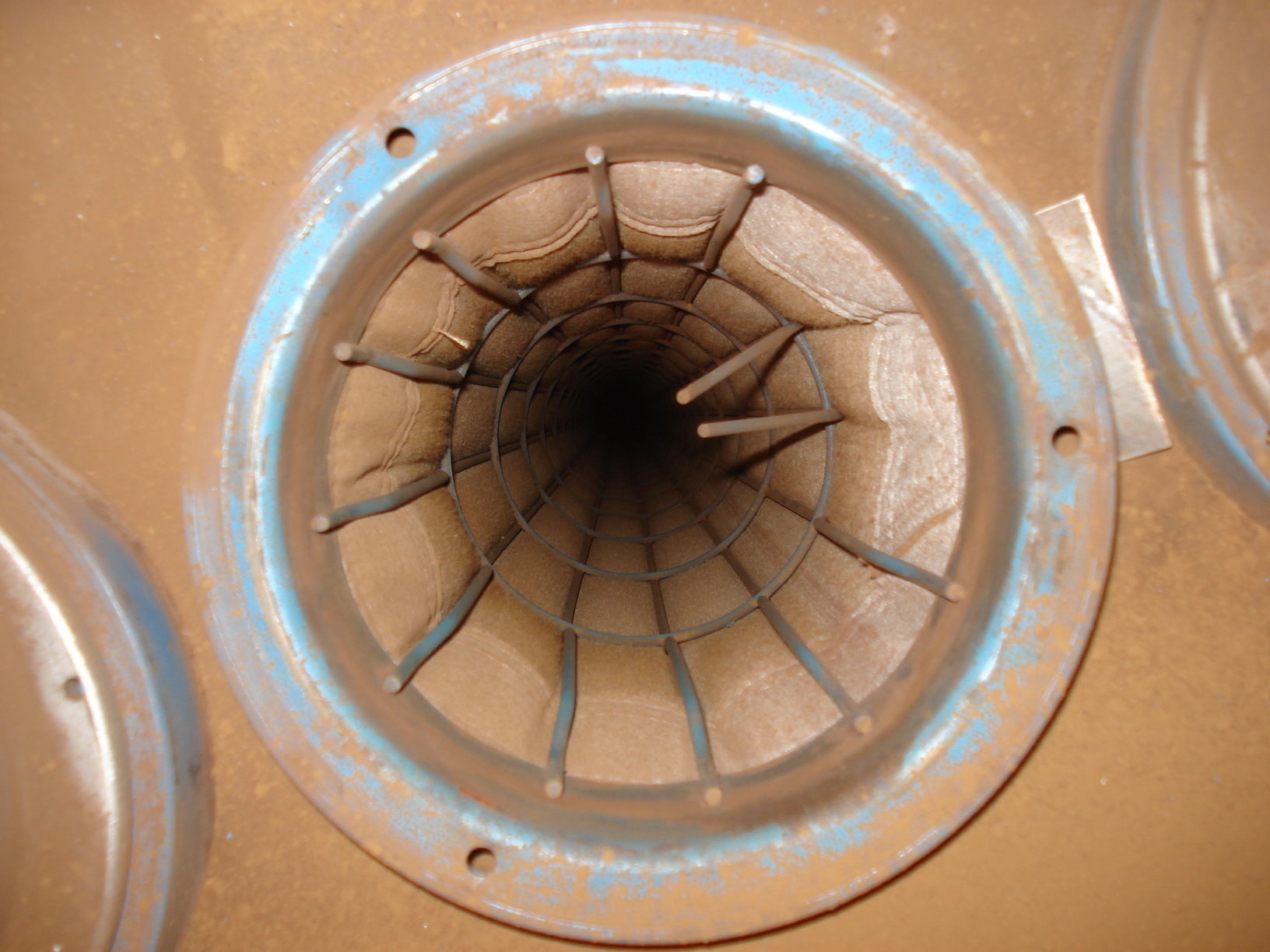

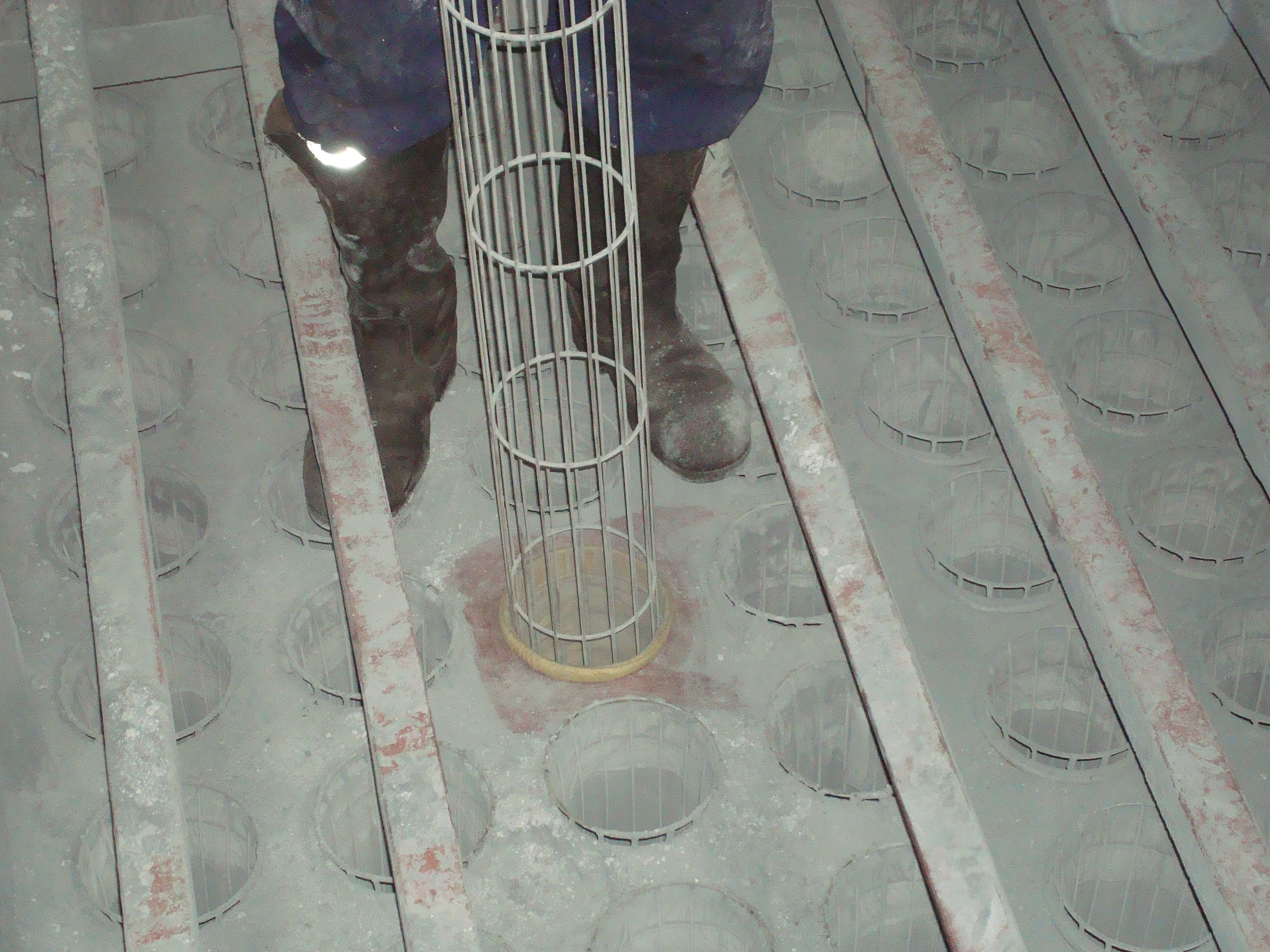

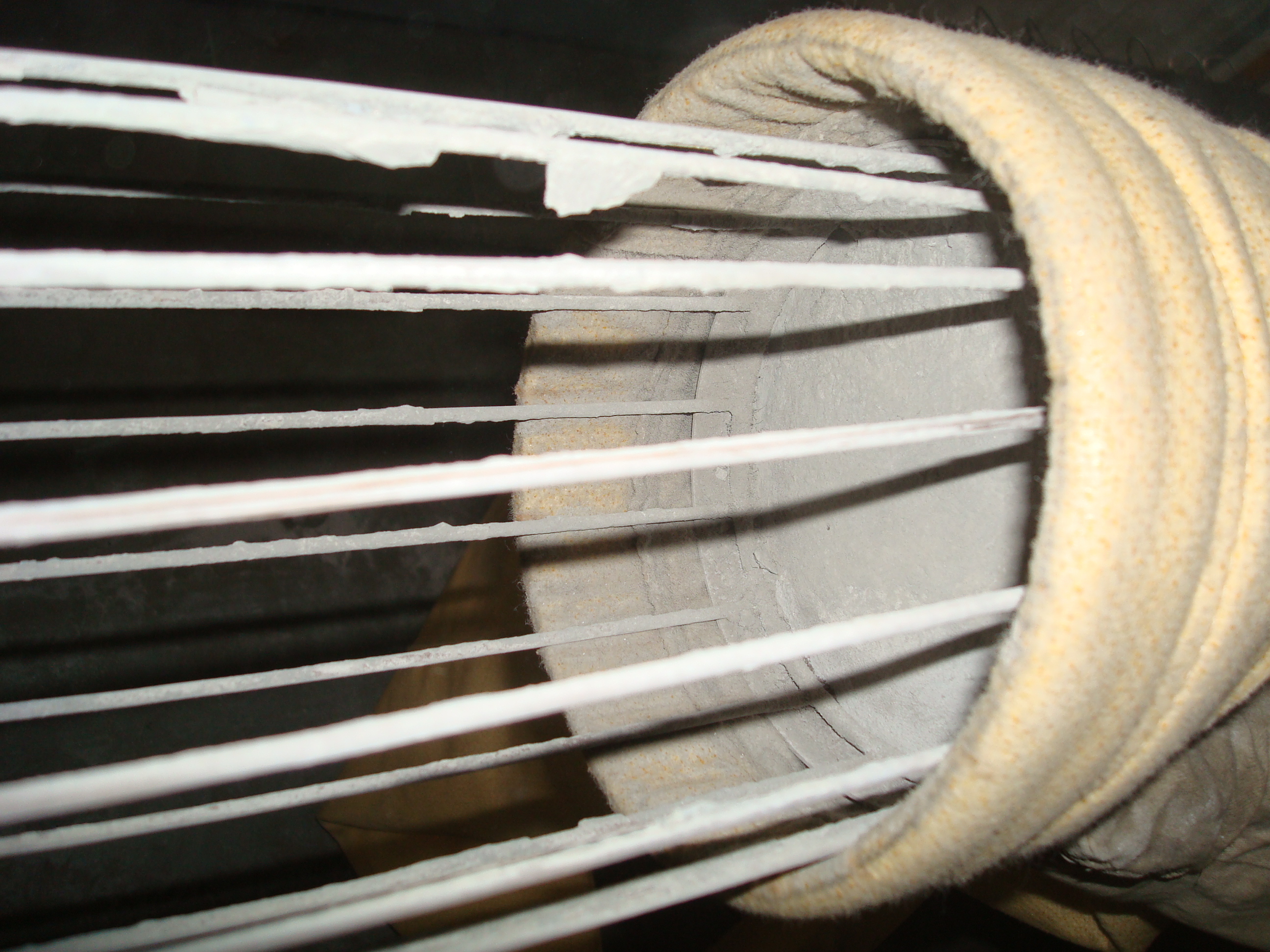

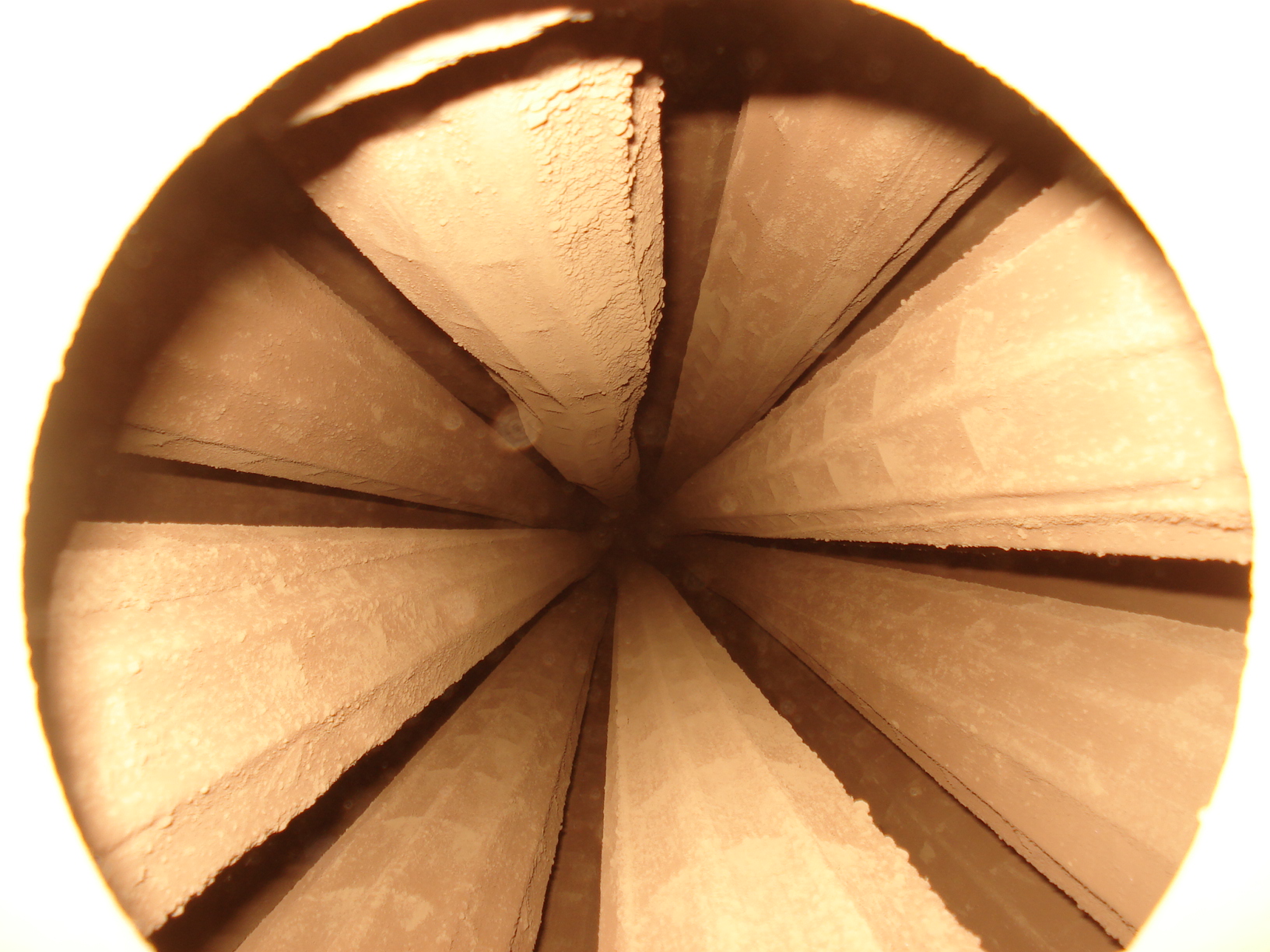

Каркас - это «скелет» фильтра. Если количество вертикальных прутьев недостаточно, рукав будет слишком сильно прогибаться внутрь при фильтрации и резко распрямляться при импульсе. Это приводит к механической усталости ткани и её разрыву. Мы рекомендуем использовать каркасы с 10, 12 или даже 20 прутьями для минимизации износа.
При подаче импульса сопло Вентури создает эффект инжекции: оно увлекает за собой дополнительный объем чистого воздуха из камеры. Это создает мощную ударную волну, которая эффективно стряхивает пыль даже с нижней части рукавов длиной 6–8 метров.

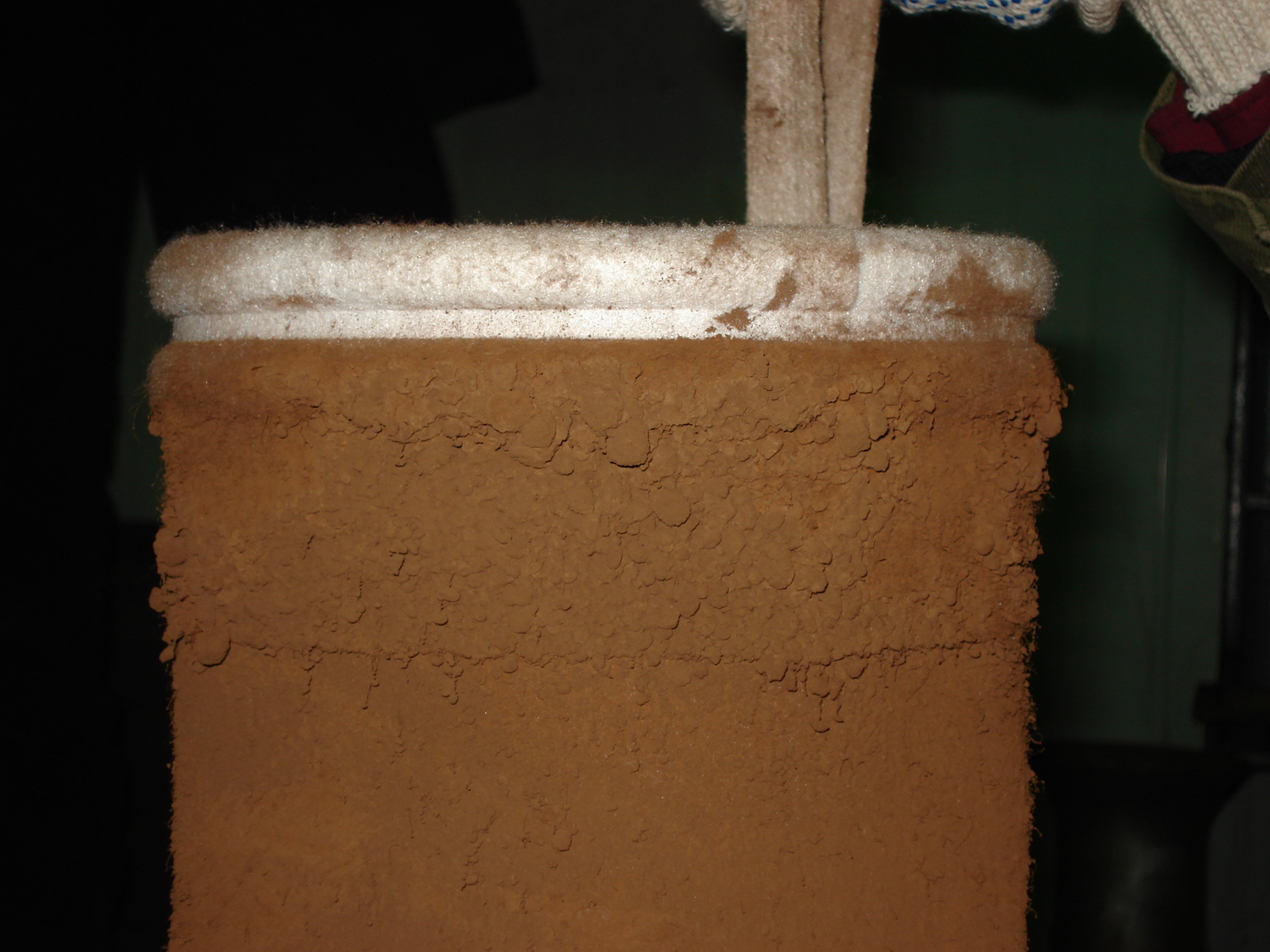

В стандартных рукавах пыль проникает вглубь волокон (глубинная фильтрация). Для липкой, влажной или сверхмелкой пыли мы предлагаем рукава с PTFE-мембраной. Она задерживает пыль на самой поверхности, позволяя импульсу сжатого воздуха сбрасывать её практически полностью, сохраняя низкое сопротивление фильтра.
Недостаточно знать только температуру. Например, в дымовых газах могут присутствовать оксиды серы или азота. При наличии влаги они образуют кислоты, которые вызывают гидролиз (разрушение) обычного полиэстера. В таких случаях «Астериас» предлагает рукава из акрила, PPS или тефлона (PTFE).
Это «пульс» фильтра. Он измеряет разность давления до и после рукавов. Если перепад растет слишком быстро - система очистки не справляется. Если он подозрительно низкий - возможно, рукав порван. Современные контроллеры запускают продувку именно по сигналу манометра, экономя сжатый воздух.
Для таких производств мы поставляем антистатические рукава с вплетенной металлической нитью. Сам корпус фильтра при этом обязательно оснащается взрывными клапанами (мембранами), которые направляют энергию возможного хлопка в безопасную зону.

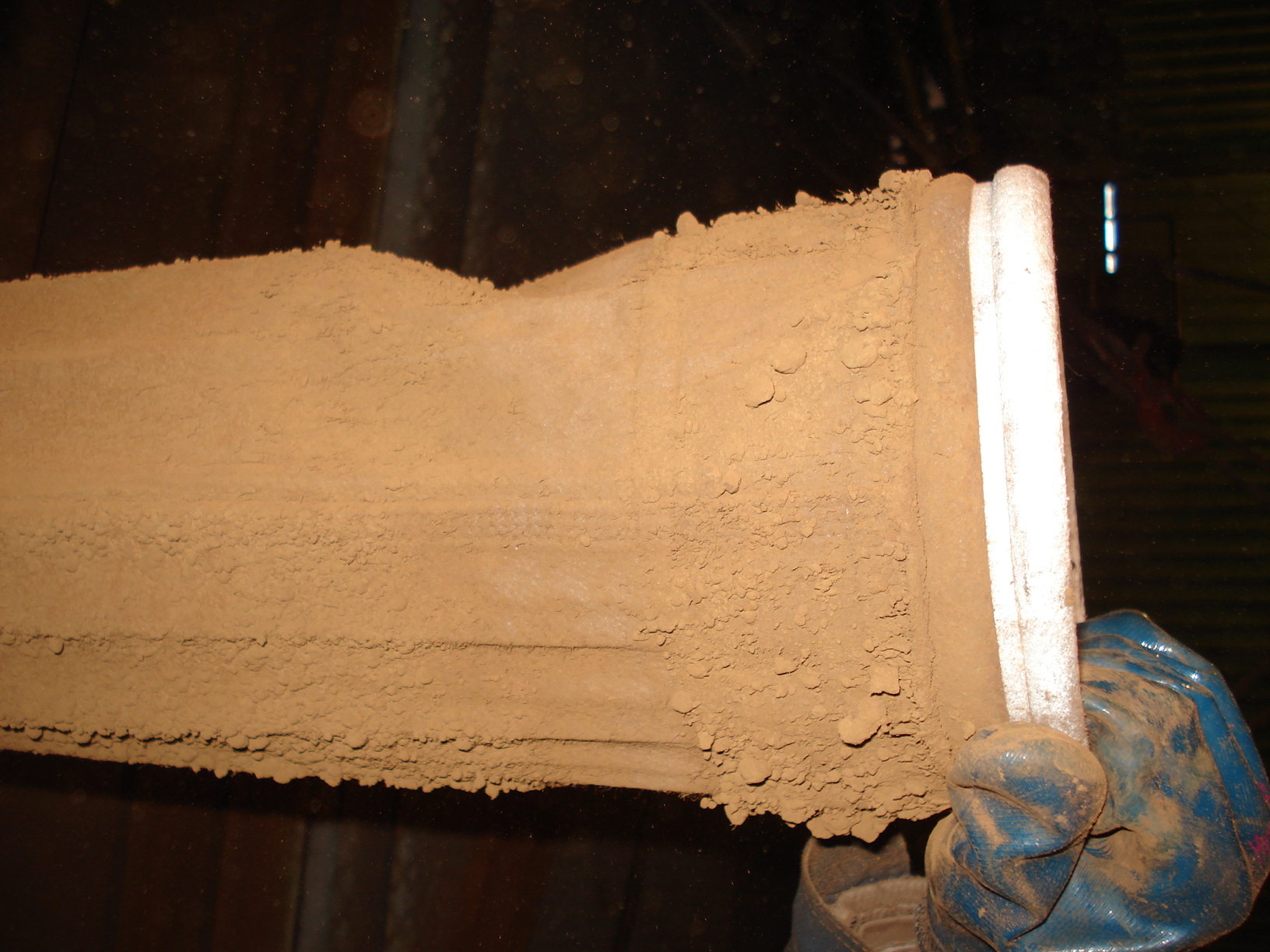

Если в сжатом воздухе есть влага или капли масла из компрессора, пыль на рукавах превратится в «бетонную» корку, которую не собьет ни один импульс. Блок подготовки воздуха с осушителем - обязательный элемент надежной системы.
Да, используя рукава из высокотемпературных материалов. Однако важно следить, чтобы температура не опускалась ниже «точки росы», иначе конденсат мгновенно выведет фильтр из строя.
Это режим, когда на время импульса секция фильтра полностью отсекается клапаном от потока газа. Это предотвращает «обратное засасывание» мелкой пыли в соседние рукава и позволяет более эффективно очищать очень легкую, летучую пыль.
Частицы пыли на большой скорости могут работать как пескоструй. В профессиональных фильтрах устанавливаются отбойные пластины или дефлекторы, которые гасят скорость потока и распределяют его равномерно по всему корпусу.
Необходимо использовать специальный флуоресцентный порошок. Его запускают в грязную камеру, после чего с помощью УФ-лампы в чистой камере легко находят светящиеся следы утечки над конкретным рукавом.
Да, переход на более современные материалы может поднять производительность существующей установки на 20–30% без изменения габаритов корпуса.

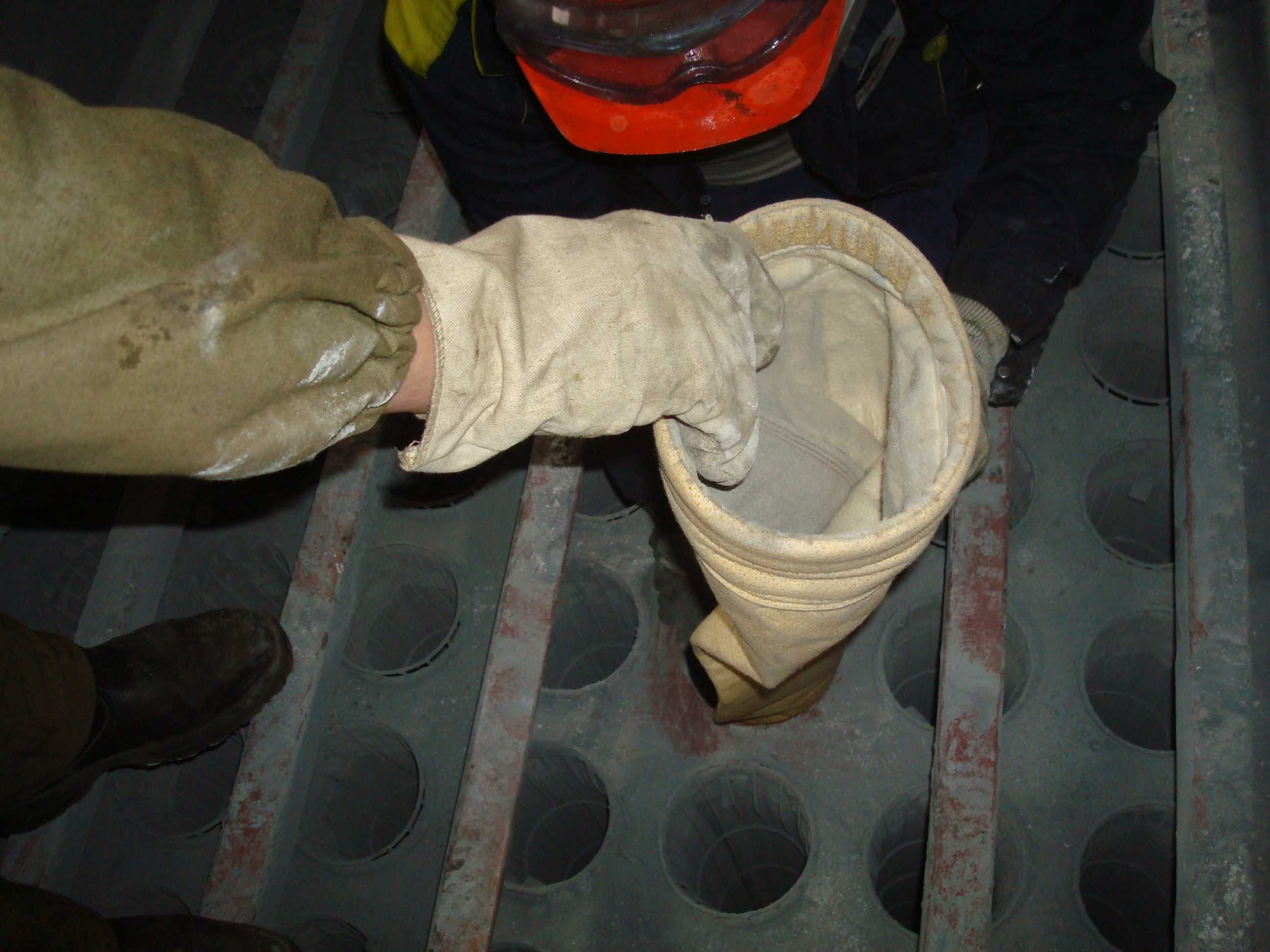

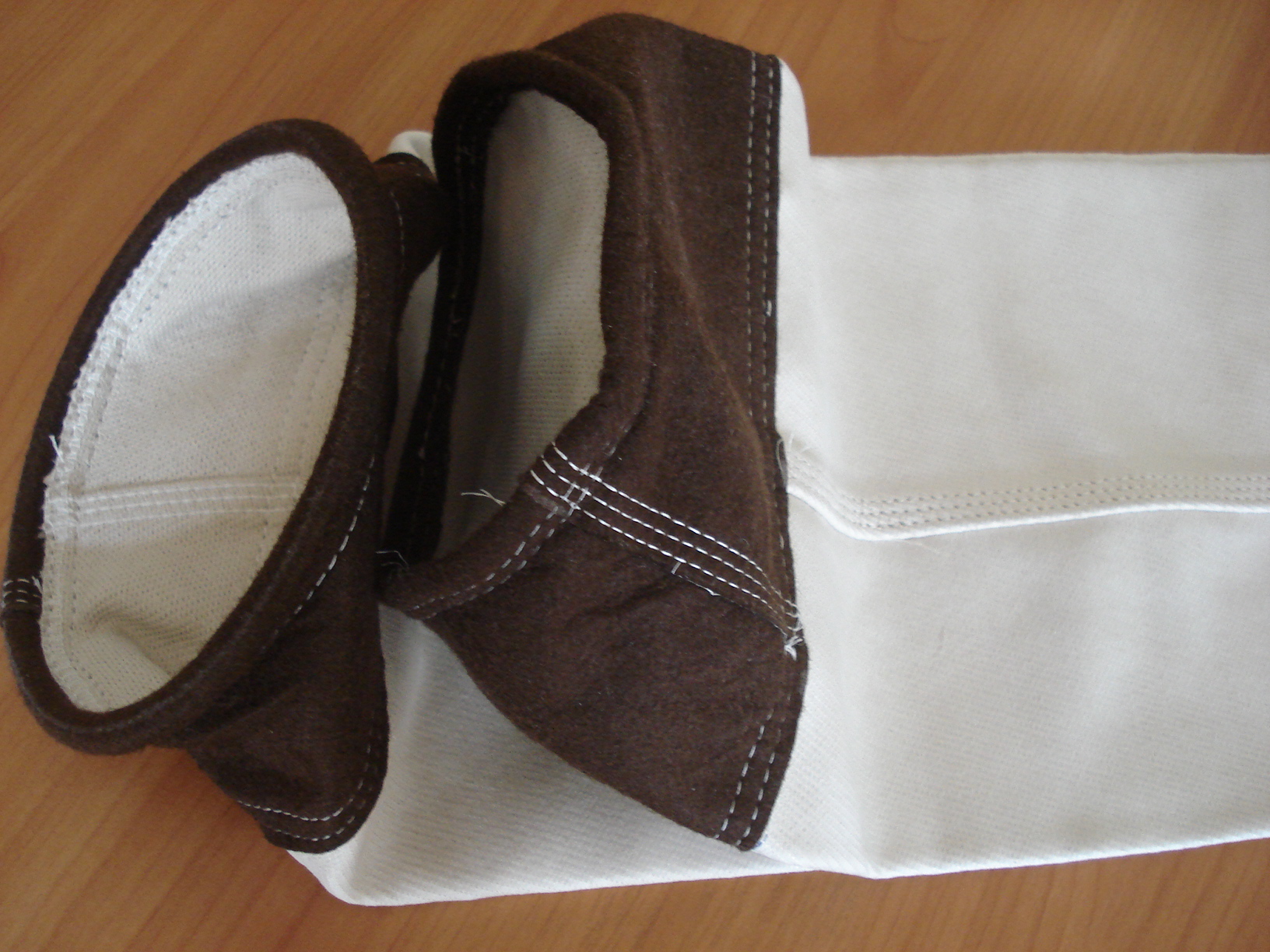

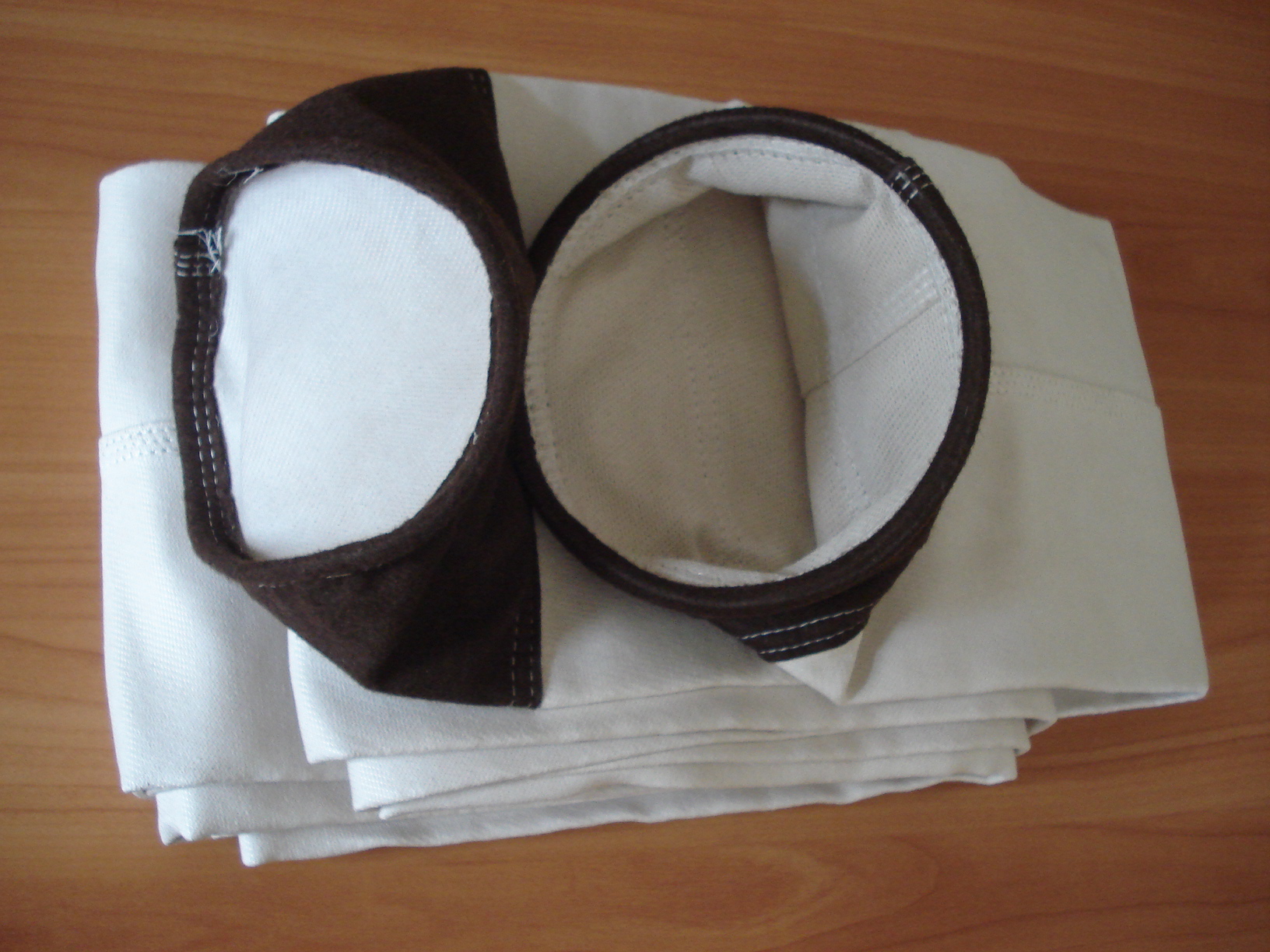

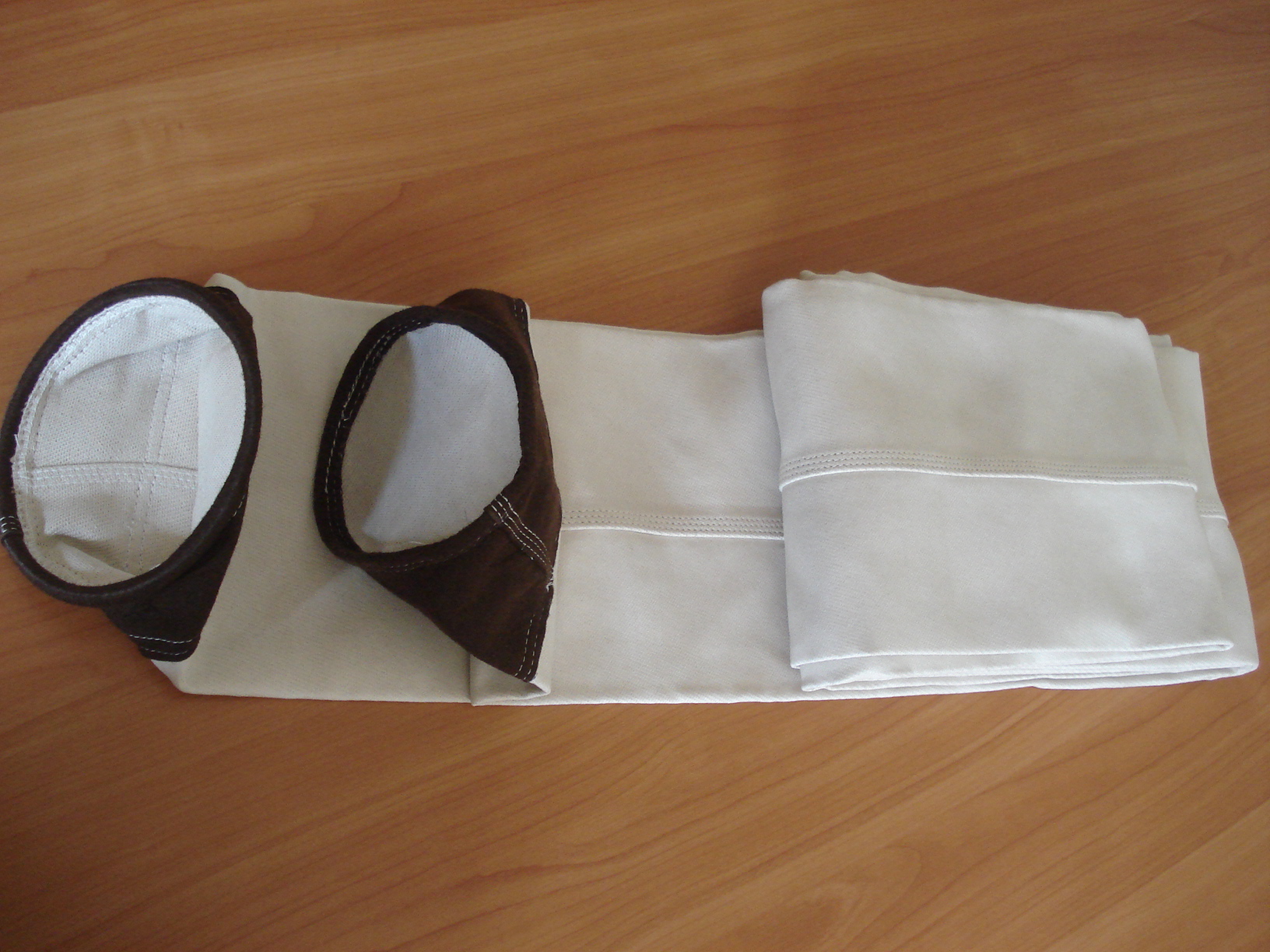

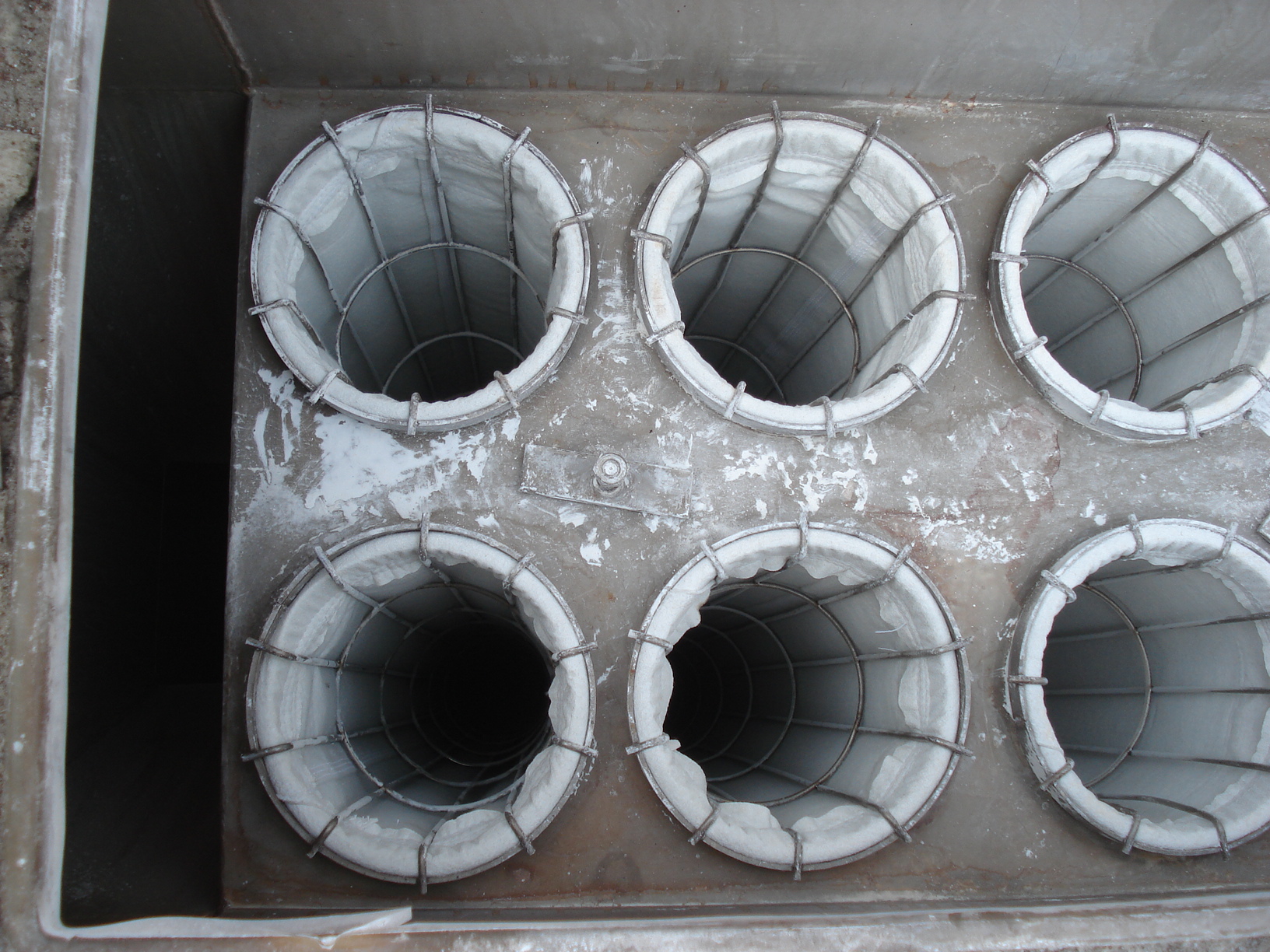

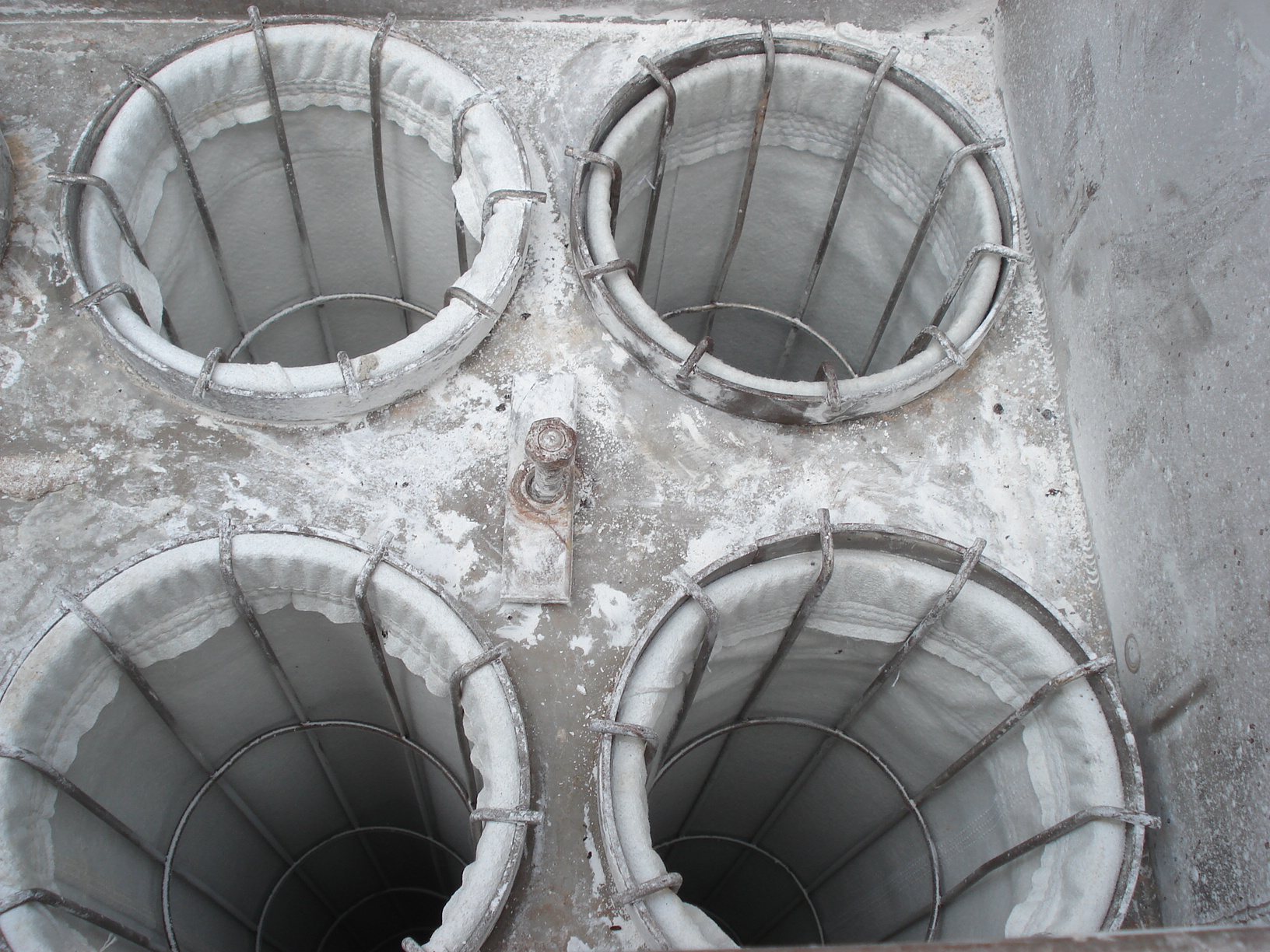

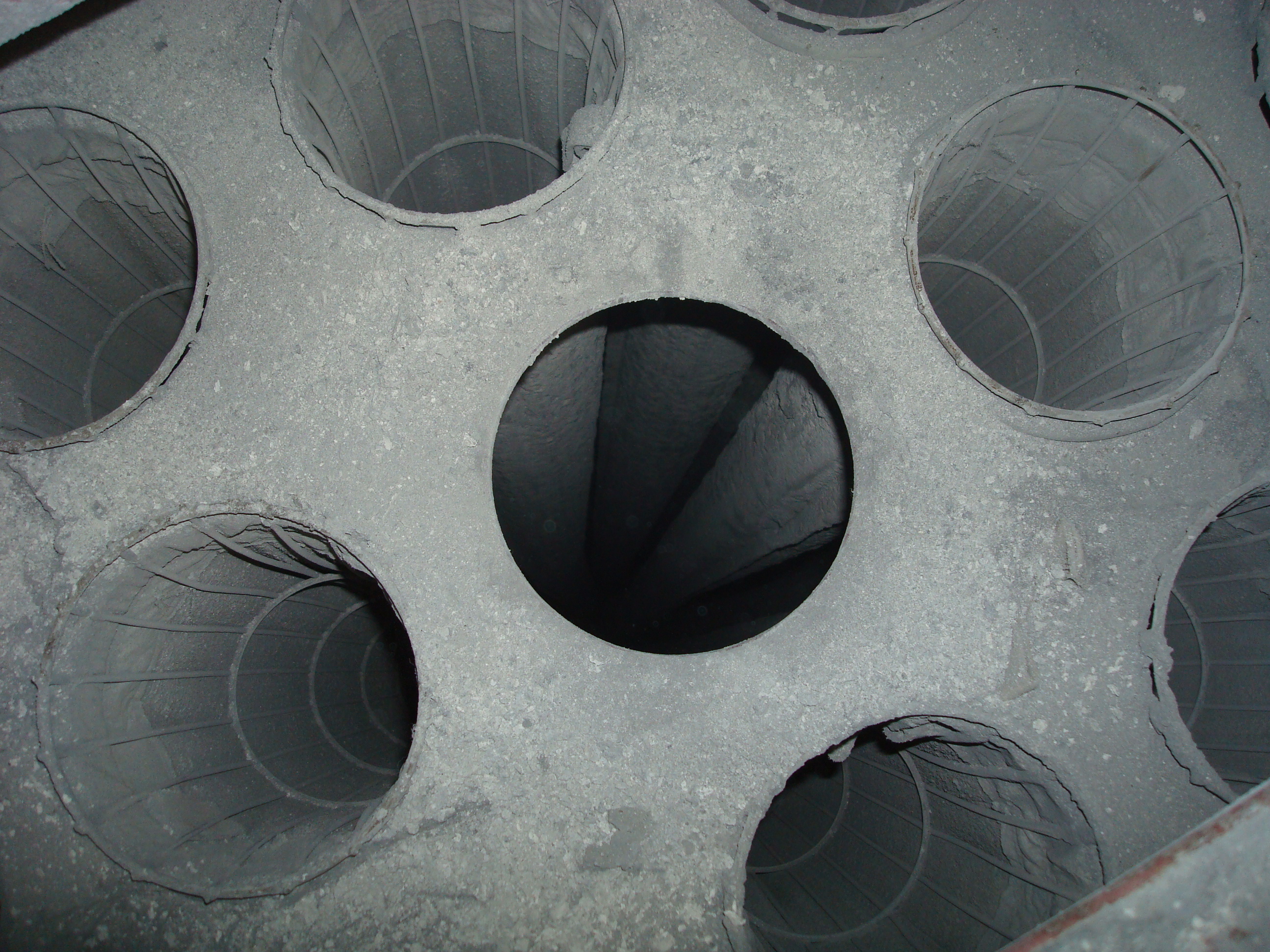

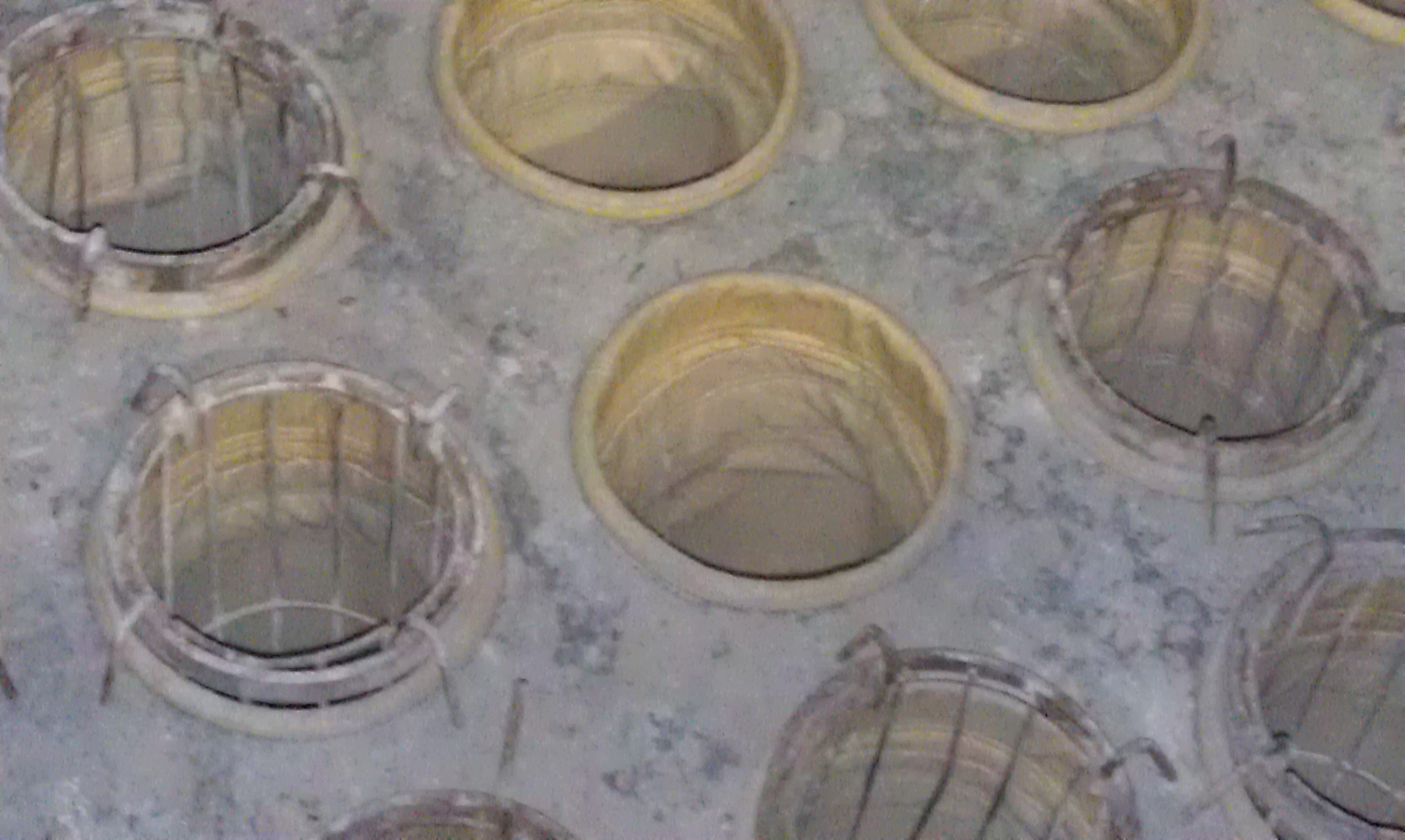

Если кольцо в горловине рукава установлено неплотно, возникнет «байпас» - проскок грязного воздуха. Наши рукава шьются с идеальной точностью под посадочное отверстие плиты, обеспечивая герметичность без использования хомутов.
Качественные клапаны рассчитаны на 1–2 миллиона срабатываний. При правильной подготовке воздуха они служат годами. Мы поставляем только проверенные комплектующие, устойчивые к обмерзанию и перегреву.
Достаточно знать диаметр рукава его длину, рабочую температуру и тип пыли. Если у вас нестандартное крепление - наши специалисты изготовят образец по вашему эскизу.
